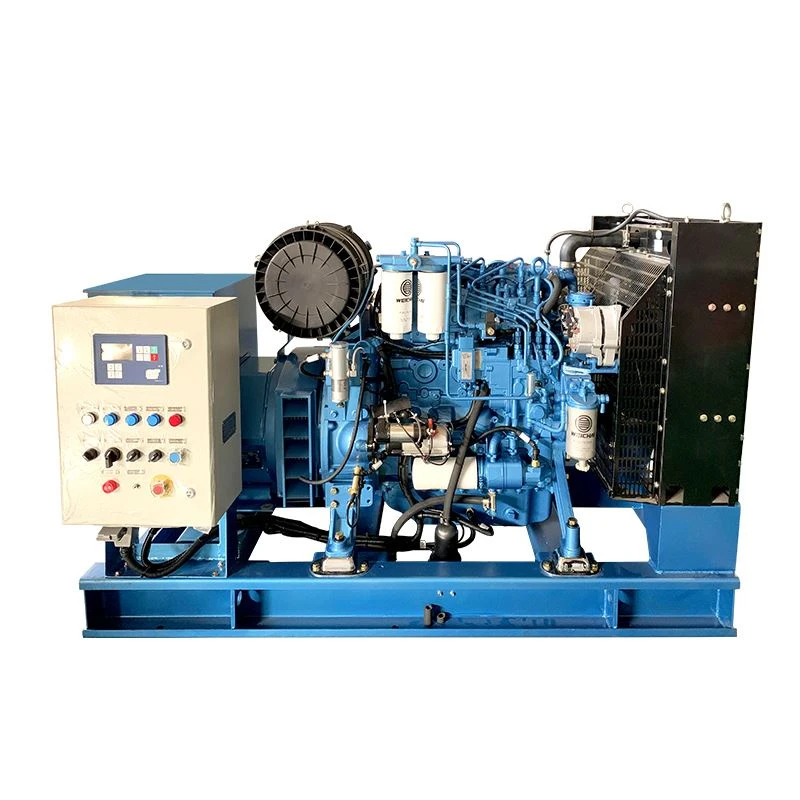

Diesel Fuel Systems Generator Set is een dieselgeneratorset van 400 kW prime / 440 kW stand-by met een geïntegreerde basisbrandstoftank van 800 liter. De 1500 tpm, 12,8 L IE-6125TWD-motor maakt gebruik van hogedruk Common Rail-injectie (HPCR) voor toepassingen die een langere brandstofopslag en bedrijfstijd vereisen.
Technische specificaties
|
Categorie |
Technische parameter |
Standaard waarde |
|
Elektrisch en beoordeling |
Eerste macht |
400 kW / 500 kVA |
|
Stand-by-vermogen |
440 kW / 550 kVA |
|
|
Nominale spanning |
400 / 230 V |
|
|
Nominale frequentie |
50 Hz |
|
|
Nominale stroom |
722 A |
|
|
Vermogensfactor |
0,8 (achterblijvend) |
|
|
Fase en bedrading |
3-fase, 4-draads |
|
|
Dieselmotor |
Motormodel |
IE-6125TWD |
|
Cilinders |
6, In-regel |
|
|
Aspiratie |
Met turbocompressor en luchtgekoeld |
|
|
Verplaatsing |
12.8 L |
|
|
Boring x slag |
130 × 160 mm |
|
|
Nominale snelheid |
1500 tpm |
|
|
Gouverneur soort |
Elektronisch / ECU |
|
|
Brandstofsysteem |
Capaciteit brandstoftank |
800 L |
|
Injectiesysteem |
Hogedruk Common Rail (HPCR) |
|
|
Precisie brandstoffilter |
5 μm |
|
|
Maximale brandstoftemperatuur |
60 graden |
|
|
Dynamo |
Isolatieklasse |
Klasse H |
|
Beschermingsklasse |
IP23 |
|
|
Excitatiesysteem |
Borstelloos, zelf-opgewonden; PMG Optioneel |
|
|
Spanningsregeling |
±1.0% |
|
|
THD |
<3.5% at No Load |
|
|
Koeling en uitlaat |
Koelmethode |
Vloeistof-Gekoelde radiator met ventilator |
|
Koelvloeistofcapaciteit |
24 L |
|
|
Maximale uitlaattemperatuur |
540 graden |
|
|
Maximale tegendruk |
10 kPa |
|
|
Fysiek |
Open-Typedimensies |
3400 × 1250 × 1850 mm |
|
Open-Typ droog gewicht |
3850 kg |
|
|
Bijgevoegd-Type afmetingen |
4500 × 1400 × 2150 mm |
|
|
Bijgevoegd-Type droog gewicht |
4900 kg |
|
|
Ingesloten-Type geluidsniveau |
72 dB(A) @ 7 m |
Configuratie brandstofsysteem
HPCR-injectiesysteem
De IE-6125TWD-motor maakt gebruik van een hogedruk-Common Rail-injectiesysteem (HPCR) met elektronische/ECU-regeling.
Brandstoffiltratie
Er is een brandstoffilter van 5 μm gespecificeerd om de verontreiniging van deeltjes in het brandstofinjectiesysteem te beperken.
Geïntegreerde brandstoftank
De standaardconfiguratie maakt gebruik van een basisbrandstoftank van 800 liter voor dieselopslag op locatie.
Brandstoftemperatuurlimiet
De opgegeven maximale brandstoftemperatuur is 60 graden. Tijdens de installatie en het gebruik moeten de omstandigheden van de brandstoftoevoer aan deze limiet worden getoetst.
Brandstofverbruik en looptijd
Het brandstofverbruik bedraagt 53,4 l/u bij 50% nominale belasting en 77,1 l/u bij 75% nominale belasting. Deze cijfers kunnen worden gebruikt voor het dieselverbruik en de bevoorradingsplanning bij deel-bedrijf.
Het brandstofverbruik bedraagt 102,5 l/u bij 100% nominale belasting voor het schatten van de dieselbehoefte tijdens werking met nominale- belasting.
De standaard brandstoftank van 800 liter biedt ongeveer 7,8 uur continu gebruik bij 100% belasting. De werkelijke looptijd varieert afhankelijk van de belasting en bedrijfsomstandigheden.
Brandstofsysteemopties en projectaanpassing
Uitgebreide brandstofopslag
Brandstoftanks op de sub-basis kunnen worden geconfigureerd voor een looptijd van ongeveer 12, 24 of 48 uur, afhankelijk van de bedrijfsbelasting.
Dubbele-brandstofconfiguratie
Modificatie met twee-brandstoffen is beschikbaar voor projecten die alternatieve of bi-brandstofwerking vereisen.
Parallelle stroomconfiguratie
Er is op maat gemaakte parallelle schakelapparatuur beschikbaar voor gesynchroniseerde stroomdistributie met meerdere- units, waarbij de logica van het bedieningspaneel is geconfigureerd volgens de projectvereisten.
Milieu- en akoestische opties
Anti-vochtigheid en anti-zout-sproeibehandeling van de dynamowikkelingen en locatiespecifieke-afstemming van de akoestische behuizing zijn beschikbaar voor projecten met specifieke omgevings- of geluidseisen.
Toepassingen
Datacentra
Back-upstroom voor IT-belastingen, koelsystemen en andere kritieke elektrische apparatuur tijdens stroomuitval.
Gezondheidszorgfaciliteiten
Noodstroom voor medische apparatuur, levens-veiligheidssystemen en essentiële gebouwdiensten.
Productiefabrieken
Back-upstroom voor productieapparatuur, procesbesturingen, pompen en andere elektrische belastingen die continuïteit vereisen tijdens netstoringen.
Afgelegen mijnsites
Prime- of standby-stroom voor afzuigapparatuur, locatiefaciliteiten en andere elektrische belastingen op locaties met beperkte toegang tot het elektriciteitsnet.
Testen en kwaliteitscontrole van het brandstofsysteem
Lekkagetesten van brandstofleidingen
De aansluitingen van het brandstofsysteem ondergaan vóór verzending een druklektest om te controleren op lekkage.
Testen van laadbanken
Generatorsets ondergaan loadbank-prestatietests om de elektrische output onder gedefinieerde belastingsomstandigheden te verifiëren.
Elektrische isolatietesten
De dynamowikkelingen ondergaan diëlektrische tests om de isolatieprestaties vóór verzending te verifiëren.
Fabrieksacceptatietesten
FAT kan vóór verzending worden geregeld, waarbij inspectie door derden- door instanties zoals SGS of BV beschikbaar is wanneer de koper dit vereist.
Verpakking en levering
Kanaal-Stalen basisbevestiging
De generatorset is bevestigd aan een stevige-stalen kanaal-basis voor binnenlands transport en containertransport.
ISPM-15 exportverpakkingen
Voor exportzendingen zijn begassing-gratis houten kratverpakkingen beschikbaar die voldoen aan de ISPM-15-vereisten.
Bescherming tegen vocht en corrosie
Blanke metalen oppervlakken zijn beschermd met meer-laagse- roestwerende folie, met dampcorrosieremmende materialen die beschikbaar zijn voor schakelkasten.
Containerbeveiliging
Er zijn versterkte sjorpunten voorzien om de generatorset vast te zetten tijdens transport in containers.
Veelgestelde vragen
Vraag: Wat moet worden bevestigd voordat een bestelling wordt geplaatst?
A: Bevestig het vereiste vermogen, de spanning, de frequentie, de bedrijfsmodus, de installatievoorwaarden en de leveringsvereisten voordat u de generatorconfiguratie voltooit.
Vraag: Zijn er reserveonderdelen voor onderhoud beschikbaar voor de generatorset?
EEN: Ja. Onderhoudssets met filters, riemen en afdichtingen zijn beschikbaar voor routineonderhoud en initiële reserve-vereisten.
Vraag: Zijn er technische tekeningen beschikbaar voor de installatieplanning?
A: Ja. 2D AutoCAD DWG-indelingen en 3D STEP-modellen zijn beschikbaar voor de planning van apparatuurindeling en installatieruimte.
Vraag: Kan de fabriek inspectie door derden- vóór verzending uitvoeren?
EEN: Ja. Fabrieksinspectie door derden- kan vóór verzending worden geregeld indien de koper dit vereist, inclusief inspectie door instanties zoals SGS of BV.
Vraag: Wat is de productietijd van deze generatorset?
A: De aangegeven productietijd bedraagt 4–6 weken voor een op maat gemaakte unit van 400 kW, afhankelijk van de geselecteerde configuratie en de beschikbaarheid van onderdelen.
