Productoverzicht

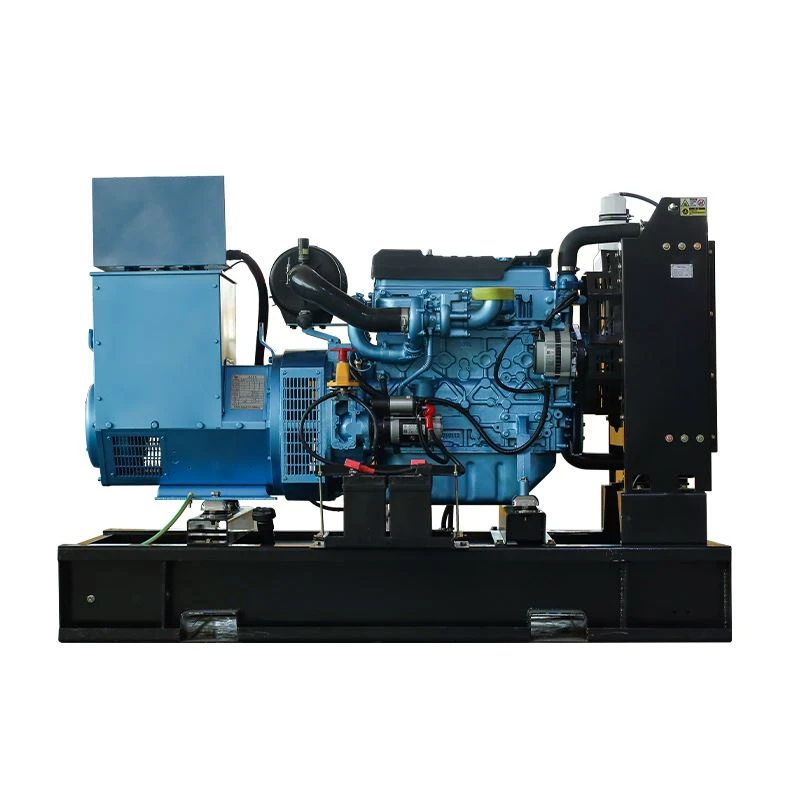

Nooddieselgeneratorset is een door een dieselmotor aangedreven generatorsysteem dat mechanische energie omzet in elektrische wisselstroom voor stand-bywerking tijdens uitval van het elektriciteitsnet.
Technische specificaties
|
Categorie |
Parameter |
Standaard waarde |
|
Elektrische prestaties |
Eerste macht |
1000 kVA / 800 kW |
|
Stand-by-vermogen |
1100 kVA / 880 kW |
|
|
Nominale spanning |
400 / 230 V |
|
|
Frequentie |
50 Hz |
|
|
Machtsfactor |
0,8 achterblijvend |
|
|
Fase |
3-fase, 4-draads |
|
|
THD |
<5% |
|
|
Motor |
Motortoerental |
1500 tpm |
|
Cilinders |
12V-type |
|
|
Verplaatsing |
38.0 L |
|
|
Aspiratie |
Met turbocompressor en nakoeling |
|
|
Brandstofverbruik (100% belasting) |
225 L/h |
|
|
Brandstofverbruik (75% belasting) |
165 L/h |
|
|
Startsysteem |
24V elektrische start |
|
|
Controlesysteem |
Begintijd |
Minder dan of gelijk aan 10 s |
|
Gouverneur |
Elektronische ECU |
|
|
Bescherming |
Oliedruk / koelvloeistoftemperatuur / te hoog toerental |
|
|
Structuur & Milieu |
Afmetingen |
6058 × 2438 × 2591 mm |
|
Gewicht |
11.800 kg |
|
|
Geluidsniveau |
Minder dan of gelijk aan 75 dB(A) op 7 m |
|
|
Omgevingslimiet |
40 graden |
|
|
Hoogtelimiet |
1000 m |
Technische kenmerken
Het versterkte structurele stalen chassis is ontworpen om torsiebelastingen te weerstaan die optreden tijdens een noodstart en belastingtoepassing.
Elastomere dempingskussens verminderen de trillingsoverdracht naar funderingsconstructies tijdens bedrijf.
Poedercoating biedt corrosiebestendigheid in omgevingen met een hoge-vochtigheid en installatie langs de kust.
Geluiddempersystemen verminderen de akoestische emissies tot minder dan of gelijk aan 75 dB(A) op 7 meter onder nominale belasting.
Automatische omschakelaar initieert de belastingoverdracht binnen 10–15 seconden onder nominale bedrijfsomstandigheden.
Typische toepassingen
|
Sollicitatie |
Gebruik |
Voordeel |
|
Datacentra |
Back-up voor servers en koeling |
Ondersteunt de uptime van het systeem |
|
Ziekenhuizen |
Stroom voor kritieke medische systemen |
Ondersteunt patiëntveiligheidsoperaties |
|
Productie |
Back-up voor productielijnen |
Vermindert stilstand |
|
Commerciële gebouwen |
Stand-by voor liften en verlichting |
Verbetert de veiligheid |
|
Waterbehandeling |
Back-up voor pompen en filtratie |
Onderhoudt de watervoorziening |
|
Telecommunicatie |
Back-up voor basisstations |
Zorgt voor netwerkcontinuïteit |
Aanpassingsmogelijkheden
Alternatieve bedradingsconfiguraties met dubbele- frequentie ondersteunen het schakelen tussen 50 Hz- en 60 Hz-systemen.
Basisbrandstoftanks op maat- verlengen de operationele looptijd tot 24 uur.
Op maat gemaakte bedieningspanelen integreren gespecialiseerde veiligheidsrelais, onderbrekers en klemmenblokken.
Aangepaste parallelle systemen met meerdere-generatoren maken gesynchroniseerde belastingverdeling-over variabele rasters mogelijk.
Kwaliteitscontrole en testen
Multi{0}}-staps loadbanktests bij een capaciteit van 25% tot 110% verifiëren de stabiliteit van het tijdelijke spanningsherstel.
Isolatieweerstandsinspecties bij 500V-drempels bevestigen de veiligheid en duurzaamheid van de dynamowikkelingen.
2 uur durende continue thermische beeldvorming detecteert gelokaliseerde hotspots om de stabiliteit van de lading te garanderen.
Precisiegeluid-niveaumeters verifiëren de dempingsdoelstellingen van het bladerdak aan de hand van de aangegeven decibellimieten.
Geautomatiseerde drukvervalcontroles op brandstofleidingen voorkomen lekkage onder operationele trillingen.
Productie-infrastructuur
Hydraulische persen met een hoog-tonnage vormen stalen basisframes binnen gecontroleerde maattoleranties.
Laseruitlijningstools zorgen voor een nauwkeurige concentrische koppeling tussen motoren en dynamo's.
Schuimapparatuur injecteert akoestisch isolatiemateriaal in luifelpanelen.
Zware- bovenloopkranen maken het veilig hanteren en monteren van generatoreenheden van meerdere- ton mogelijk.
Gespecialiseerde elektrische koperrailverwerkingsmachines zorgen voor nauwkeurige bedrading van het bedieningspaneel.
Assemblagelijnen scheiden de brandstofsysteemroutes van de elektrische hoogspanningsbedradingspaden.
Naleving & Certificaten
|
Certificaat |
Naleving |
|
CE |
EU-veiligheids-, gezondheids- en milieunormen |
|
UL / cUL |
|
|
EPA-niveau/fase V |
Conformiteitsnormen voor motoremissies |
|
ISO9001 |
Kwaliteitsmanagementsysteemcontrole |
|
ISO14001 |
Milieubeheersysteem |
|
ISO8528 |
Prestatienorm voor generator |
Verpakking en levering
- Spanbanden bevestigen het generatorchassis tijdens verzending aan de containervloer.
- Droogmiddelpakketten met silicagel in de bedieningspanelen voorkomen vochtschade tijdens het transport over de oceaan.
- Beschermende vulling voorkomt slijtage van het oppervlak tijdens transport.
- Waterdichte zakken beschermen handleidingen en bedradingsdocumenten tijdens zeetransport.
- Op maat-ontworpen stalen hijsbeugels vergemakkelijken het uitgebalanceerd laden en lossen van de kraan in de bestemmingshavens.
Veelgestelde vragen
Vraag: Hoe gaat het systeem om met derating op grote- hoogte?
A: De ECU-brandstofkartering en de kalibratie van de turbocompressor worden aangepast aan de hoogteomstandigheden ter plaatse.
Vraag: Kan de luifel hoge windbelastingen in kustgebieden aan?
A: De constructie is ontworpen voor een windbelasting tot 30 m/s (klasse 11) wanneer deze op de juiste wijze is verankerd.
Vraag: Hoe worden lekkages in de brandstofleidingen voorkomen tijdens langdurig gebruik?
A: Er worden flexibele brandstofleidingen gebruikt om door trillingen -geïnduceerde vermoeidheid op verbindingspunten te verminderen.
Vraag: Wat is de typische doorlooptijd voor standaardconfiguraties?
A: De standaardproductietijd bedraagt 4–6 weken, afhankelijk van de configuratie.
Vraag: Leveren jullie sets met reserveonderdelen voor de eerste inbedrijfstelling?
A: Onderhoudssets met filters en afdichtingen worden meegeleverd voor gebruik bij inbedrijfstelling.
Vraag: Kan de unit op biodieselmengsels draaien?
A: Biodieselmengsels met een laag-percentage kunnen worden gebruikt als de brandstofkwaliteit voldoet aan de motorvereisten.
Vraag: Hoe wordt de dynamo beschermd tegen hoge luchtvochtigheid?
A: Anti-condensatieverwarmers worden gebruikt om de vochtophoping op de dynamowikkelingen te verminderen.
