Productoverzicht

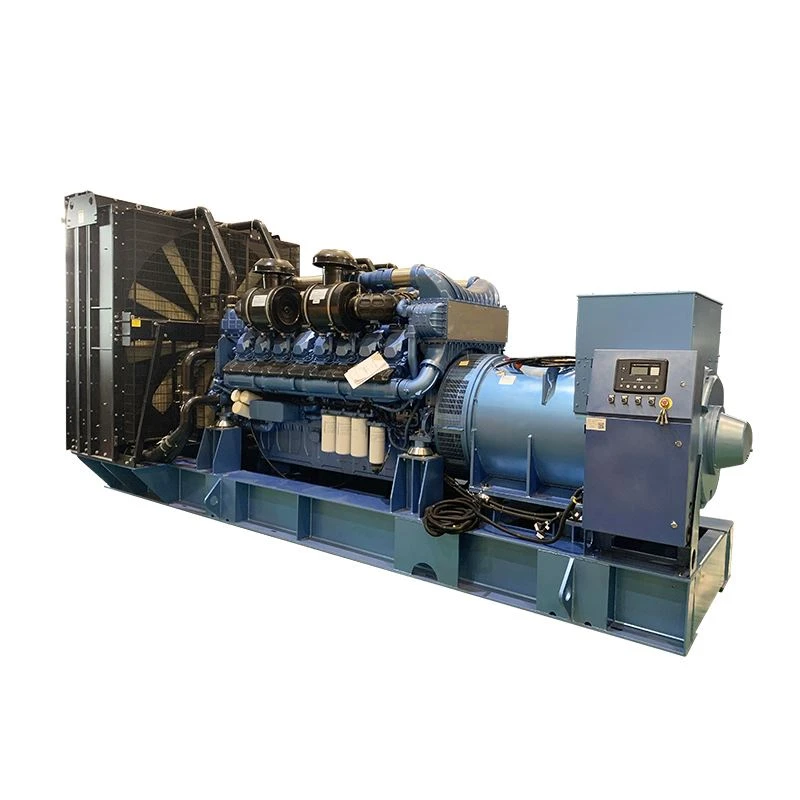

Een industriële generatorsetdieselgenerator is een stationair dieselenergiesysteem dat brandstof omzet in mechanische en elektrische energie voor back-up- of primaire industriële toepassingen.
Technische specificaties
|
Categorie |
Parameter |
Typische waarde/specificatie |
|
Elektrische prestaties |
Eerste macht |
400 kW / 500 kVA |
|
Stand-by-vermogen |
440 kW / 550 kVA |
|
|
Nominale spanning |
400 V / 230 V |
|
|
Nominale frequentie |
50 Hz |
|
|
Vermogensfactor |
0,8 (achterblijvend) |
|
|
Stabiele-spanningsregeling |
±1.0% |
|
|
Motor- en aandrijfsysteem |
Motormodel |
6LTAA13-G3 |
|
Aantal cilinders / opstelling |
6 / In-regel |
|
|
Nominale snelheid |
1500 tpm |
|
|
Aspiratie |
Met turbocompressor en luchtgekoeld |
|
|
Boring en slag |
130 mm × 163 mm |
|
|
Verplaatsing |
13.0 L |
|
|
Brandstofverbruik (100% belasting) |
96.5 L/h |
|
|
Startsysteem |
24 V DC (elektrische start) |
|
|
Specificaties van de dynamo |
Excitatiesysteem |
Borstelloos, zelf-enthousiast (AVR) / PMG |
|
Isolatieklasse |
Klasse H |
|
|
Beschermingsgraad |
IP23 |
|
|
Systeem en koeling |
Koelmethode |
Water-gekoeld (radiator met gesloten lus) |
|
Smeeroliecapaciteit |
45.0 L |
|
|
Koelvloeistofcapaciteit |
60.0 L |
|
|
Batterijcapaciteit |
2×12V/120Ah |
|
|
Fysiek en structureel |
Configuratietype |
Geluiddichte luifel / stil type |
|
Afmetingen (L × B × H) |
4500 mm× 1600 mm× 2250 mm |
|
|
Droog gewicht |
4200kg |
|
|
Inhoud basisbrandstoftank |
800 liter (ongeveer. 8 uur) |
Kerncomponenten en technische kenmerken
Niveau-Eén componentintegratie
Cummins/Perkins-motoren en Deep Sea-controllers worden gebruikt ter ondersteuning van gestandaardiseerd onderhoud en de beschikbaarheid van reserveonderdelen in verschillende regio's.
Akoestische behuizingstechniek
Meer-laagse akoestische behuizing met schuim met hoge- dichtheid is ontworpen om het geluidsniveau onder belasting te verminderen.
Meer-fase-anti-corrosiecoating
Elektrostatische poedercoating wordt aangebracht om C4/C5-corrosieweerstand te bereiken voor buiten- en maritieme omgevingen.
Voorspellende controlelogica
Digitale controllers verzorgen de belastingsregeling, brandstofmonitoring en noodstopfuncties.
Industriële toepassingen
|
Sollicitatie |
Implementatiemethode |
Voordelen |
|
Datacentra |
Stand-by voor netuitval via ATS |
Onderhoudt de systeemwerking tijdens netuitval via ATS |
|
Gezondheidszorgfaciliteiten |
Back-up voor kritieke systemen |
Biedt back-up voor kritieke medische systemen |
|
Productiefabrieken |
Back-up tijdens spanningsinstabiliteit |
Vermindert productieonderbrekingen tijdens spanningsinstabiliteit |
|
Mijnbouwactiviteiten |
Primaire stroom/buiten-netstroom |
Ondersteunt zwaar materieel bij off- mijnbouwactiviteiten |
|
Bouwplaatsen |
Tijdelijke locatievoeding |
Voorziet tijdelijke locatievoeding voor gereedschap en verlichting |
|
Agrarische infrastructuur |
Back-up voor irrigatiesystemen |
Ondersteunt de continuïteit van de werking van het irrigatiesysteem |
Aangepaste techniek
Klimaat-Aangepaste motorafstelling
Motor-ECU-tuning wordt toegepast voor gebruik op grote- hoogte of extreme temperaturen.
Dubbele-spanningsdynamo terugspoelen
Het terugspoelen van de dynamo kan worden geconfigureerd voor verschillende regionale spanningsvereisten.
Explosie-Componentupgrades die bestand zijn tegen explosies
Vonkenvangers en afgedichte behuizingen zijn beschikbaar voor configuraties in explosiegevaarlijke omgevingen.
Uitgebreide-Runbasistanks
Optionele basisbrandstoftanks verlengen de looptijd tot 12/24/48 uur, afhankelijk van de toepassingsvereisten.
Testprotocollen en kwaliteitsborging
Verificatie van voorbijgaande respons
Testen van transiënte belasting verifiëren het G2/G3-spannings- en frequentieherstel in overeenstemming met ISO 8528-5.
Ultrasone lasinspectie
Ultrasoon testen wordt gebruikt om ondergrondse defecten in structurele skidlassen op te sporen.
Isolatieweerstandstesten
Er worden isolatieweerstandstests uitgevoerd op de stator- en rotorwikkelingen om elektrische aardingsfouten te voorkomen.
Hydrostatische tanktesten
Basisbrandstoftanks worden hydrostatisch getest om de lasintegriteit vóór montage te verifiëren.
Productie- en fabriekscapaciteit
Veertig-duizend vierkante meter verdieping
De faciliteit van 40.000 m² omvat montageruimtes voor de motor- en structurele installatie.
CNC-lasersnijmachines
CNC-lasermachines worden gebruikt voor het snijden van staalplaten bij de productie van luifels.
Robotachtige lascellen
Robotlassystemen worden gebruikt voor de montage van skidframes.
Jaarlijkse productiecapaciteit per eenheid
De jaarlijkse productiecapaciteit bedraagt meer dan 3.000 eenheden.
Naleving van regelgeving en certificeringen
Naleving van CE-markering
Elektrische en mechanische assemblages zijn ontworpen om te voldoen aan de Europese richtlijnen op het gebied van gezondheid, veiligheid en milieubescherming.
ISO 9001-beheer
De productiefaciliteit werkt onder een gecontroleerd kwaliteitsmanagementsysteem voor consistente productienormen.
EPA-emissieafstemming
Motorconfiguraties zijn gecertificeerd om te voldoen aan specifieke regionale uitlaatemissielimieten en niveaustructuren.
IEC elektrische normen
Dynamo's en besturingsschakelaars worden gebouwd en getest volgens internationale elektrotechnische specificaties.
ISO 14001-normen
Productiefabrieken houden zich aan protocollen voor milieubeheer om industrieel afval en de voetafdruk tot een minimum te beperken.
UL-veiligheidslijst
Kritieke elektrische componenten ondergaan strenge tests om te voldoen aan de vastgestelde brand- en schokveiligheidscriteria.
Veelgestelde vragen
Vraag: Wat is de typische doorlooptijd voor een bestelling van vijf standaardeenheden?
A: De levertijd bedraagt 4 tot 6 weken (af-fabriek) na bevestiging van de aanbetaling.
Vraag: Kan het bedieningspaneel via Modbus worden geïntegreerd met ons bestaande gebouwbeheersysteem?
A: Ja, Modbus RTU wordt ondersteund voor integratie met externe monitoringsystemen.
Vraag: Hoe zijn de eenheden voorbereid om schade tijdens de zeescheepvaart over lange- afstanden te voorkomen?
A: Eenheden worden beschermd met VCI-anti-roestfilm en vastgezet op versterkte stalen skids voor exportverzending.
Vraag: Bieden jullie wereldwijd installatie- en inbedrijfstellingsservices op-site?
A: Technische ondersteuning op afstand is beschikbaar. Inbedrijfstelling op locatie- kan worden geregeld via lokale servicepartners.
Vraag: Is het mogelijk om voor ons project een specifiek merk stroomonderbreker aan te vragen?
A: Aanvragen voor vervanging van componenten voor belangrijke elektrische onderdelen kunnen worden gehonoreerd tijdens de pre-ontwerpfase van de productie.
Vraag: Welke documentatie wordt bij de zending geleverd voor douane-inklaring?
A: Elke zending bevat een certificaat van oorsprong, fabriekstestrapporten en conformiteitsdocumenten.
Vraag: Kan het basisframe worden aangepast om externe brandstofleidingaansluitingen te omvatten?
A: Ja, het structurele basisontwerp maakt optionele brandstofinlaat- en uitlaatpoorten mogelijk.
Vraag: Hoe controleert de fabriek de integriteit van de dynamowikkeling vóór verzending?
A: Technici voeren hoog-spanningstests en controles van de isolatieweerstand uit op elke dynamoconstructie.
Vraag: Wat is de standaardgarantieperiode voor industriële back-uptoepassingen?
A: De garantieperiode is 12 maanden of 1.000 bedrijfsuren, afhankelijk van wat zich het eerst voordoet.
Vraag: Zijn er sets met reserveonderdelen voor het eerste routineonderhoud inbegrepen in het pakket?
A: Basissets met verbruiksartikelen met brandstof- en oliefilters kunnen worden gebundeld op de initiële handelsfactuur.
