Overzicht

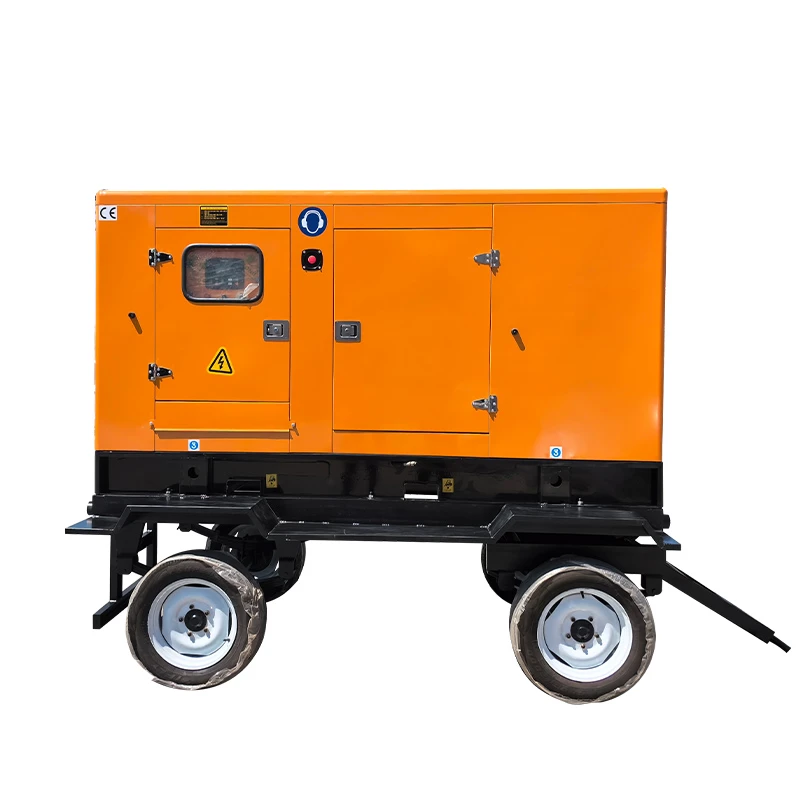

De Standby Diesel Generator Set levert geautomatiseerde, onafhankelijke back-upstroom, permanent aangesloten op het elektrische systeem van de faciliteit via een Automatic Transfer Switch (ATS).
Productspecificaties
|
Categorie |
Belangrijkste specificatie |
|
ATS-capaciteitsbereik |
100A – 4000A, geschikt voor kleine gebouwen tot grote industriële/datacenterbelastingen |
|
Modi wisselen |
Open-overgang/vertraagde-overgang/gesloten-overgang (zachte belastingoverdracht) voor verschillende downtimevereisten |
|
Netbeschermingslogica |
3-fase monitoring van over-/onderspanning en frequentie voor automatische veilige overdrachtsbeslissingen |
|
Opnieuw-overdrachtsvertraging |
Programmeerbare vertraging van 0-30 minuten om netstabilisatie te garanderen voordat opnieuw verbinding wordt gemaakt |
|
Elektrische interface |
Koperen railsysteem compatibel met NEMA/IEC-afstanden voor gestandaardiseerde veldinstallatie |
|
Korte-Circuitwaarde |
Tot 100 kA is AIC bestand tegen capaciteiten die zijn afgestemd op de eisen op het gebied van nutsveiligheid en fouttolerantie |
|
Motortechnologie |
Elektronisch gestuurde common-rail hogedrukdieselmotoren- voor een stabiele belastingsrespons |
|
Alternatorsysteem |
Borstelloze dynamo met klasse H-isolatie + PMG-bekrachtiging voor stabiele spanning onder belastingvariatie |
|
Emissienaleving |
EPA Tier 4 Final / EU Stage V met SCR + DPF-nabehandelingssystemen |
|
Elektrische prestaties en output |
200 kW – 2.500 kW standby-vermogen, 1500/1800 tpm, ±0,5% stabiliteit van de AVR-spanningsregeling |
Toepassingsscenario's
• Tier III en Tier IV noodstroominfrastructuur voor datacenters om onmiddellijke back-up te garanderen tijdens stroomuitval.
• Zorginstellingen die voldoen aan de NFPA 110 Level 1-mandaten, waardoor wordt gegarandeerd dat kritieke levens-veiligheidsbelastingen binnen 10 seconden na een stroomstoring worden hersteld.
• Zware industriële fabrieken en waterpompstations die 100% blokbelastingacceptatie vereisen in overeenstemming met de ISO 8528-5 G2- en G3-classificaties.
• Afgelegen infrastructuur en back-upcentrales die werken onder extreme omgevingsomstandigheden tot -25 graden.
Aanpassingsopties
DSE/ComAp-controller
Integratie van Deep Sea Electronics (DSE) of digitale ComAp-bedieningspanelen geconfigureerd voor specifieke multi{0}}generatoren die parallel schakelen tot 32 eenheden.
Schakelkasttechniek
Engineering van op maat gemaakte behuizingen voor inbraakcentrales, afgestemd op specifieke NEMA 3R- of IP65-weersbeschermingsclassificaties, op basis van de indeling van uw projectlocatie.
BMS-communicatieprotocollen
Aangepaste programmering van Modbus RTU-, Modbus TCP/IP- of BACnet-protocollen, passend bij uw bestaande lokale gebouwbeheersystemen (BMS).
Mechanische lay-outaanpassing
Op maat gemaakte behuizingsafmetingen, gemotoriseerde lamellen en uitlaatvectoren ontworpen om te voldoen aan strikte lokale stadsplanning en fysieke ruimtebeperkingen.
Ondersteuning van het aanbod
• Doorlooptijd: gereed-fabrieksklaar binnen 8 tot 10 weken na goedkeuring van de technische tekening.
• Factory Acceptance Test (FAT): Verplichte 4 uur durende Factory Acceptance Test (FAT), waarbij gebruik wordt gemaakt van variabele resistieve en reactieve loadbanks, die ondertekende spannings-/frequentieresponsgrafieken levert bij belastingsstappen van 25% tot 110%.
• Beschermingsverpakking: vacuüm-afgedichte dampremmende verpakking die gevoelige elektrische componenten beschermt tegen zout-nevel en vocht gedurende 60+ dagen van oceaantransport.
• Leveringstermijn: Implementatie van FOB-, CIF- of DDP-voorwaarden, met volledige certificaat van oorsprong-documentatie om een soepele douaneafhandeling te garanderen.
• Beschikbaarheid van voorraad: Er wordt voorraad -voor-verzending bijgehouden voor standaard kW-modellen om wachttijden in de productiewachtrij te elimineren.
After--service
• Filtercompatibiliteit: gestandaardiseerde onderhoudsinterfaces maken directe uitwisselbaarheid mogelijk voor oliefilters, luchtelementen en brandstof{0}}waterafscheiders met standaard Fleetguard-, Donaldson- en Baldwin-onderdeelnummers om de plaatselijke levertijden te verkorten.
• 48-uurs logistieke garantie: kritieke componenten worden binnen 24 tot 48 uur verzonden vanuit regionale distributiecentra naar projectlocaties in Noord-Amerika en Europa.
• Traceerbaarheid van 5- jaar garantie: Stand-by-installaties omvatten een gedefinieerde fabrieksgarantie van 5 jaar of 3.000 bedrijfsuren, rechtstreeks gekoppeld aan ISO 9001 geserialiseerde traceerbaarheidscertificaten van materiaal voor elk belangrijk gegoten onderdeel.
• Digitale documentatie op- locatie: elke generatorset is voorzien van een permanente QR-code die rechtstreeks linkt naar gedigitaliseerde onderdelendiagrammen, stap-voor-stap onderhoudshandleidingen en HD-videogidsen voor het oplossen van problemen die toegankelijk zijn voor veldtechnici.
Certificeringen en naleving
• CE-conformiteitsverklaringen en volledige UL2200-conformiteitsdocumentatie voor goedkeuringen voor regionale netwerkverbindingen-.
• Gecertificeerde kortsluit-bestendigheidsclassificaties (AIC) tot 100 kA in overeenstemming met de internationale elektriciteitsveiligheidscodes.
• Structurele kernconstructies bereiken een Mean Time Between Failures (MTBF) van meer dan 25.000 operationele uren, gevalideerd door TÜV/UL type-testrapporten in overeenstemming met ISO 8528-normen.
• EN 10204 3.1 Gecertificeerde materiaaltestrapporten (MTR) voor alle structurele hefpunten van de skids om de veiligheid van de tuigage te verifiëren.
• Productiefaciliteit gecertificeerd onder ISO 9001:2015, ISO 14001:2015 en ISO 45001:2018, met volledige fabrieksauditrapporten beschikbaar.
• Gestandaardiseerde IEEE/IEC-symboliek toegepast op alle circuitschema's en point{0}}to-point-bedradingsschema's voor technische validatie.
Veelgestelde vragen
Vraag: Hoe lang kan de generator continu werken onder een belasting van 75% voordat gepland onderhoud nodig is?
A: Bij een constante belasting van 75% is het systeem ontworpen voor 250–300 uur continu gebruik voordat een olie- en filterinspectie vereist is.
Vraag: Wat is het werkelijke brandstofverbruik bij 100% standby-belasting voor een unit van 1000 kW?
A: Bij volledige standby-belasting verbruikt een unit van 1000 kW doorgaans 205–215 liter diesel per uur, afhankelijk van de omgevingstemperatuur en de brandstofkwaliteit.
Vraag: Wat is het gemeten geluidsniveau op 7 meter afstand in een standaard stille behuizing?
A: Het geluidsdrukniveau is doorgaans 68–72 dB(A) op 7 meter onder 75% belasting.
Vraag: Wat is de verwachte levensduur van de dynamo en de motor bij normaal stand-bygebruik?
A: De dynamo heeft een geschatte levensduur van ongeveer 18.000–22.000 bedrijfsuren vóór een grote revisie. De intervallen voor motorrevisie liggen doorgaans tussen de 12.000 en 15.000 uur, afhankelijk van het belastingsprofiel en de onderhoudsdiscipline.
Vraag: Wat is het gegarandeerde belastingacceptatievermogen in echte testomstandigheden?
A: Het systeem is gevalideerd om 100% blokbelasting te accepteren met herstel van de tijdelijke spanning binnen 5–7 seconden. De frequentieafwijking blijft binnen ±1,5% tijdens plotselinge belasting.
Vraag: Welke internationale nalevingsdocumenten kunnen door kopers worden geverifieerd?
A: Elke unit kan worden geleverd met traceerbare CE-verklaringsnummers, UL-bestandsreferenties en testoverzichten van ISO 8528-conformiteit. De documentatie omvat seriële-gekoppelde materiaaltraceerbaarheidsrecords voor belangrijke structurele componenten.
Vraag: Wat zijn de geschatte totale eigendomskosten over een periode van 10 jaar?
A: Gebaseerd op een gemiddeld stand-bygebruik van 200–300 uur per jaar, zijn de totale levenscycluskosten doorgaans 18–25% lager dan bij conventionele systemen, dankzij een geoptimaliseerd brandstofverbruik en langere onderhoudsintervallen. De onderhoudskosten bedragen gemiddeld 3,5 à 5% van de initiële CAPEX per jaar.
